سوپاپ ورودی برای انتقال سوخت به داخل سیلندر استفاده می کند.تامین مناسب سوخت به سیلندر موتور را تضمین می کند.با بسته شدن آن، جریان سوخت به داخل سیلندر متوقف می شود.

فولاد زنگ نزن آستنیتی بیشتر برای ساخت شیرهای ورودی استفاده می شود.این ماده یک ماده مقاوم در برابر حرارت و خوردگی است.برای ساخت شیر ورودی از فولاد آلیاژی نیکل کروم نیز استفاده می شود.

سوپاپ اگزوز

سوپاپ اگزوز به عنوان دریچه تخلیه نیز شناخته می شود.برای تخلیه گازهای خروجی استفاده می شود.معمولاً برای ساخت سوپاپ اگزوز از فولاد سیلیکروم استفاده می شود.فولاد سیلیکروم آلیاژی از کروم و سیلیکون است.

سوپاپ های به کار رفته در موتور خودروها به عنوان سوپاپ قارچی یا پاپت نیز شناخته می شوند.سر شیر دارای یک سطح زمین دقیق با فاصله کافی برای جلوگیری از لبه نازک است.

سطح زاویه ای با زاویه 30 درجه یا 45 درجه نسبت به سر سوپاپ زمین می شود تا با زاویه نشیمن سوپاپ در سرسیلندر مطابقت داشته باشد.شیار قفل نگهدارنده فنری در انتهای ساقه سوپاپ قرار دارد.

جزئیات سریع:

موتور	C13
مدل	بیل مکانیکی E345C E345D E349D
نام محصول	سوپاپ اگزوز موتور سوپاپ
شماره قطعه	224-3030
مواد	فلز
وزن	0.3 کیلوگرم

بخش های دیگر ازسری سوپاپ موتور:

سری سوپاپ موتور
مدل موتور	قسمت شماره	حالت موتور	قسمت شماره
4D95 45 درجه		4M40
4D95		4M40
4D95/6D95	6209-41-4110	S4K/S6K	36704-00400/518011
4D95/6D95	6029-41-4210	S4K/S6K	36704-01600/517738
4D102/6D102/4BT/6BT	6736-41-4110/3802355	320 درجه سانتیگراد	36704-00401
4D102/6D102/4BT/6BT	6736-41 -4210/3802356	4D31/34 6D31/34	ME013810
PC200-1 6D105	6130-31-2110	4D31/34 6D31/34	ME220217
PC200-1 6D105	6130-30-2110	6D14/15/16	ME170314
PC220-3 6D105 6D110	6136-42-4110	6D14/15/16	ME170337
PC220-3 6D105 6D110	6136-42-4210	6D16&49	ME0131937
6D107	6754-41-4100/3802924	6D16&42	ME0131939
6D107	6754-41 -4200/3802967	6D22/24	ME051063
6D108	6221-43-4110	6D22/24	ME051064
6D108	6221-43-4210	6DB10

بخش های دیگر ازسری راهنمای سوپاپ:

سری راهنمای سوپاپ
مدل موتور	قسمت شماره	حالت موتور	قسمت شماره
4D95/6D95 IN/EX	46204-19-1310	4M40 اینچ	ME200009
4D102/6D102/4BT/6BT IN	6136-12-1310	4M40 EX
4D102/6D102/4BT/6BT EX	6732-19-1410	S4K/S6K IN	34601-10600
6D105 IN/EX	6130-12-1310	S4K/S6K EX	34201-01600
6D107 IN/EX		320C带中冷	34601-10600
PC300-5带台阶	6221-19-1311	4D31/34 6D31/34 IN	ME031888
PC300-6不带台阶		4D31/34 6D31/34 EX	ME031886
6D114/6CT IN/EX	6742-01 -3240/3930338	6D14/15/16 IN	ME031293
6D125 IN	6150-12-1314	6D14/15/16 EX
6D125 EX	6150-12-1351	6D22/24	ME051120
6D140	6210-16-1340	6D22/24	ME051122

عکس:

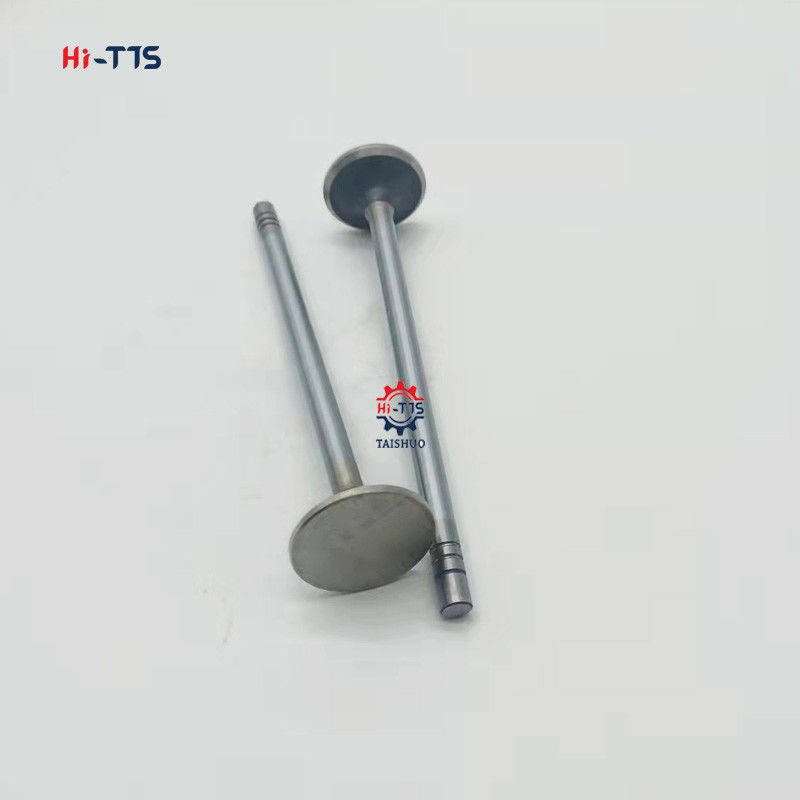

شیرهای موتور بیل مکانیکی C13 224-3030 E345C E345D E349D سوپاپ اگزوز 1
